D/A Converter


プレミアム・シルバー／プレミアム・ブラック



3シリーズの知見により、劇的な進化を遂げたバージョン2

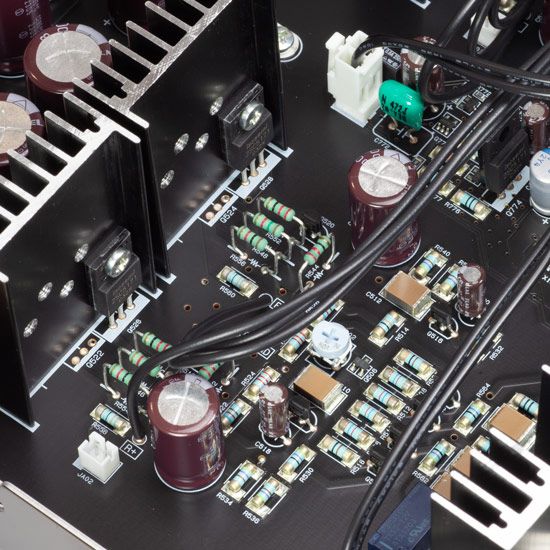

■E-3で開発したNew Type-R回路採用

アナログ回路には、E-3で開発したNew Type-R回路をDAC用に最適化して採用。電源回路にも、上級機と同じ無帰還レギュレータ回路を投入しました。
■抵抗IV回路

音楽性溢れる音のために非常に重要となるIV変換回路も、上級機と同様の抵抗IV回路を採用しています。これにより、アナログステージの完全無帰還化が実現します。

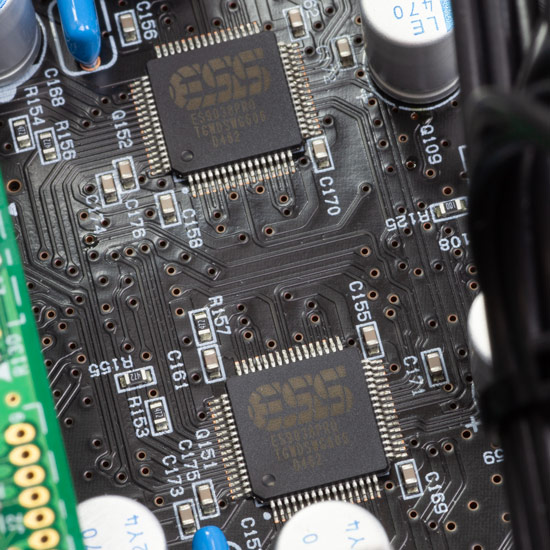

■ESS社 ES9038PROをL/Ｒチャンネルで独立配置

余計な機能が無く強力な電流出力を誇るES9038PROを左右独立で採用。
■アナログフィルターレス

アナログLPFをほぼ排除する事で、NOS本来の有機的で生き生きとした音楽再生を可能にしています。この効果は、DSD再生時にも有効です。
■NOSモード採用

従来のFIRオーバーサンプリングモードに加え、デジタル領域における無帰還化とも言えるNOS(ノンオーバーサンプリング)モードを採用しています。このモードにするとFIRオーバーサンプリングのインパルス応答で観測されるプリエコーやポストエコーは発生しません。


FIRオーバーサンプリングフィルターにおけるインパルス出力波形(アナログ出力）
プリエコーやポストエコーはデータを補間するために前後のデータから演算で作り出した人工的な「音」であり、これにより正弦波などの波形は見た目滑らかになりますが、演算のアルゴリズムで音質が変わったり、時間軸的な曖昧さが付加されます。

NOSモードにおけるインパルス出力波形(アナログ出力）
これはアナログフィルターを排除した無帰還ディスクリートアンプとのコンビネーションで初めて実現できる波形です。音楽波形は高さの違うインパルス波形の連続であるため、NOSモードにより時間軸情報の曖昧さが払拭され、時間軸に対して非常に敏感な人間の聴覚に、よりリアルで自然な音質、空気感をもたらします。
※DSDはNOSモードにはなりません。

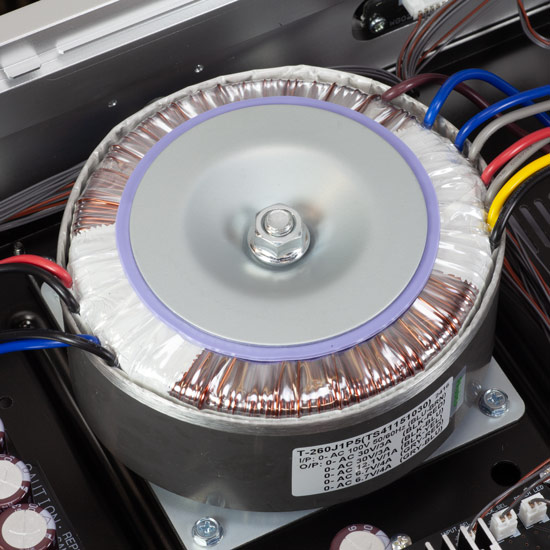

■電源トランスに260VAの大型トロイダルトランスを採用

電源トランスには、260VA未含浸大型トロイダルトランスを採用。パワーアンプクラスの無帰還電源を構成します。無帰還ディスクリートアンプ用電源は異例とも言える±43Vの高電圧設定として、繊細な空間表現と骨太でエネルギー感に満ち溢れた再生音を両立させました。

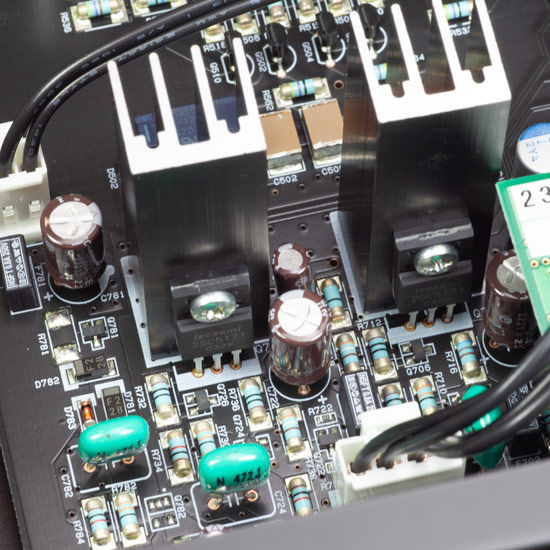

■オリジナル高速ディスクリートレギュレターを採用した8種類の電源を搭載

DAC周辺回路用電源には、DAC 専用アナログ電源、DAC専用デジタル電源をそれぞれ左右独立で搭載。またクリスタル専用電源、USB専用電源、ロジック専用電源、SPDIF差動レシーバーの専用電源までも搭載。 その8種類全ての電源に音質重視で磨き上げたSOULNOTEオリジナルの高速無帰還ディスクリートレギュレターを採用し、大電流を要求するES9038PROの実力を限界まで引き出しました。

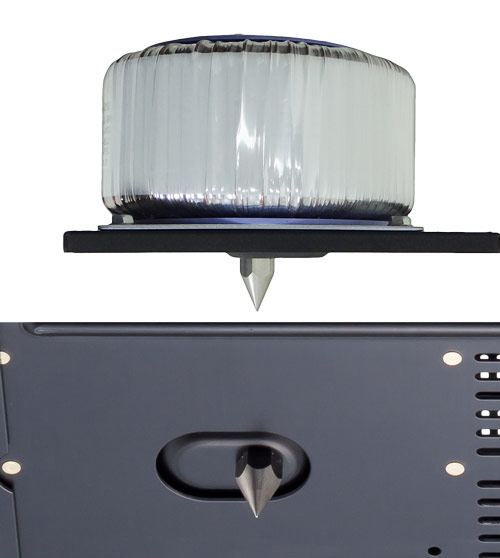

■ダイレクトメカニカルアースコンストラクション

フロント側1本、リア側2本の3点支持とすることで、トランス直下に足を配置することができ、有害なトランス振動を直接シャーシの外に逃すメカニカルアースが達成できます。この結果、シャーシダンプによる音の濁りを追放することができます。
■Specifications
品名   D-1 VER2 SF(プレミアム・シルバー)/D-1 VER2 BF(プレミアム・ブラック)
入力フォーマット(USB)   PCM, DSD (DoP v1.1, ASIO)
入力フォーマット(同軸・AES/EBU)   PCM，DSD（DoP v1.1）
対応サンプリング周波数(USB)   最大768kHz (PCM) / 最大22.6MHz (DSD)
対応サンプリング周波数(同軸・AES/EBU)   最大192kHz (PCM) / 2.8MHz (DSD64 DoP v1.1)
PCM 量子化ビット数(USB)   16bit, 24bit, 32bit
PCM 量子化ビット数(同軸・AES/EBU)   16bit, 24bit
USB プロファイル   USB 2.0, USB Audio 2.0 デジタル入力   USB (Type B), 同軸2系統(SPDIF), AES/EBU
アナログ出力   BALANCE 1系統、UNBALANCE 1系統
アナログ出力レベル(BALANCE)   5.8Vrms
アナログ出力レベル(UNBALANCE)   2.9Vrms
周波数特性   2Hz ～ 120kHz　(+0/-1dB）
S/N 比   110dB
全高調波歪率   0.08％
アナログフィルター   1次パッシブ型
電源電圧   AC100V 50/60Hz
消費電力   20W(J60065)
最大外形寸法   本体: 430(W)×109(H)×379(D)mm
質量   10kg
付属品   スパイク、電源ケーブル
JANコード   プレミアム・シルバー：4580197838328  プレミアム・ブラック：4580197838281

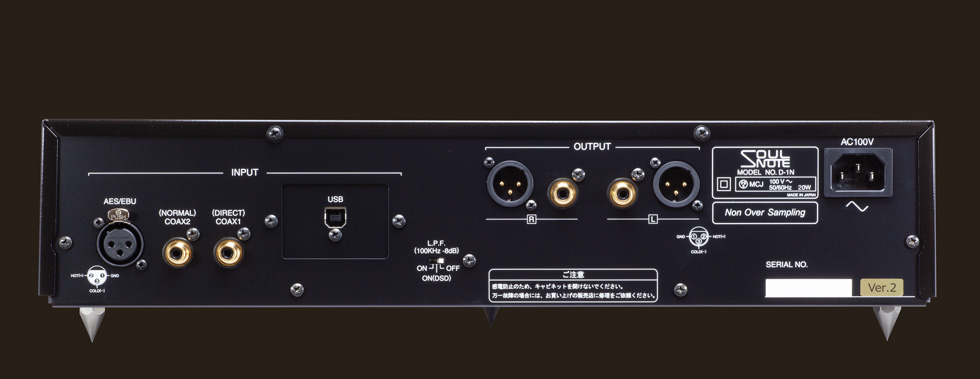

■Rear panel
■付属品
スパイク、電源ケーブル
取扱説明書はこちら
■製品に関してのお知らせ

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
