Integrated Amplifier


プレミアム・シルバー／プレミアム・ブラック



3シリーズの知見により、劇的な進化を遂げたバージョン2

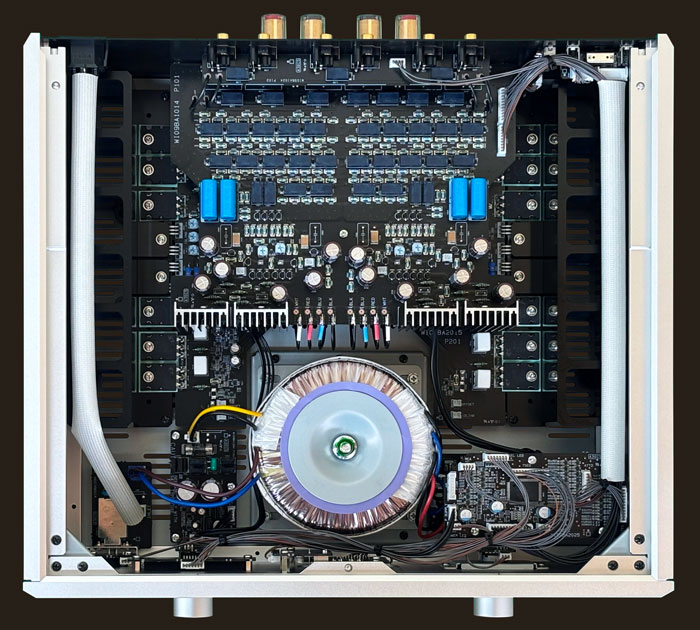

[上段]

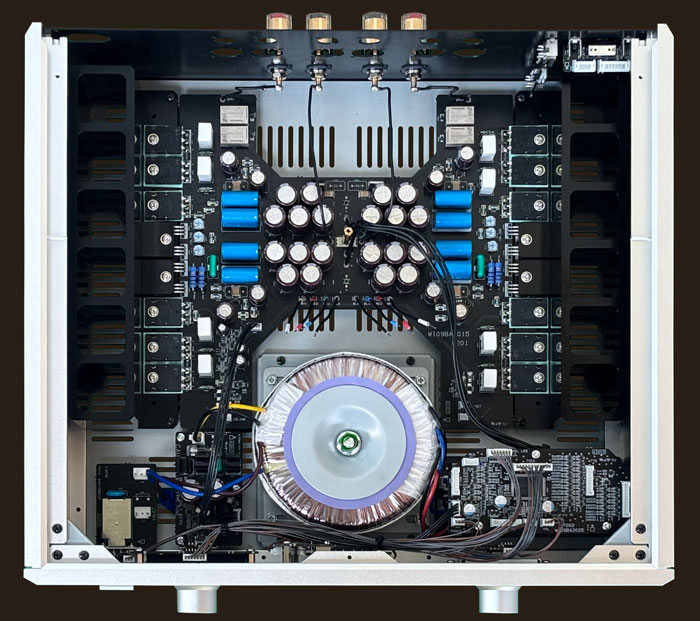

[下段]
■無帰還ディスクリート回路によるシンプルな構成

アンプ回路は、帰還ループを一切持たない完全無帰還アンプです。パワーアンプにセレクターとボリュームを付けただけのシンプルな構成は、信号を劣化を許さず鮮度を守りきるための必然です。

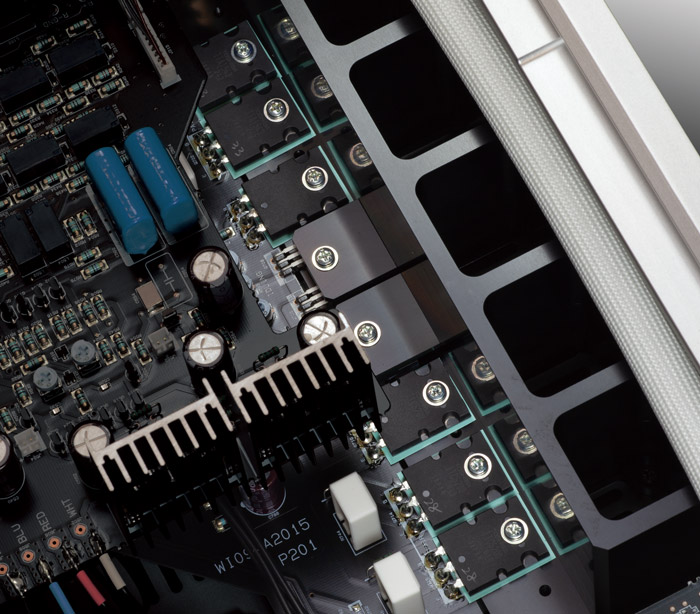

■高速＆高出力TO3Pトランジスタによるパラレルプッシュプル

出力段は、A-3で採用した高速＆高出力TO3Pトランジスタによるパラレルプッシュプルです。出力段のトランジスタはhfeで精密にペアリング。パラレルプッシュプルの欠点である音の滲みを排除しました。


■超強力ドライバー段

ドライバー段にも出力段と同じTO3Pトランジスタを採用。ドライバーに大電流を流しておくことで、出力段の電流変化によるhfe変動を瞬時に補完し、強力な駆動力を発生。これがオリジナルとの最大の違いであり、ブレークスルーです。


■4段ダーリントン回路

ファイナルトランジスタを完全にドライブするために高周波トランジスタによる4段ダーリントン構成とし、さらに各電流量を最適化。あらゆるスピーカーに対して余裕のドライブ力を発揮します。


■新開発の電圧増幅段

電圧増幅段の回路も、A-2 ver.2のために新たに開発。オリジナルから大幅にシンプル化し、バイアス回路も一新しました。
■未含侵大型トロイダル電源トランス

オリジナルよりも出力電圧を下げることで、8Ωでの最大出力よりも、低インピーダンス時の瞬間的な電流供給能力を優先。聴感上のパワー感とグリップ感を格段に向上させました。
■リレー切替え方式バランスアッテネーター

音量調整には回転型摺動子付きボリュームや電子ボリュームではなく、SOULNOTE独自のリレーで高精度抵抗を切替えるアッテネータ方式をバランス型で採用しました。透明感が飛躍的に向上し、音像が立体的に浮かび上がります。また、小音量時のクオリティーも格段に向上し、ギャングエラーの心配もありません。
■理想的なコンストラクション

入力端子、入力セレクター、ボリューム、無帰還電圧増幅ステージまでを一枚の多層基板に集中させることで入力信号ラインを最短化。接続ケーブルの振動やインダクタンス成分、輻射ノイズの影響等に起因する音質劣化要因を、音に悪影響のあるシールドやフィルター類を一切使うことなく排除しました。リレー切替え方式バランスアッテネーターだからこそ実現できた、理想的なコンストラクションです。

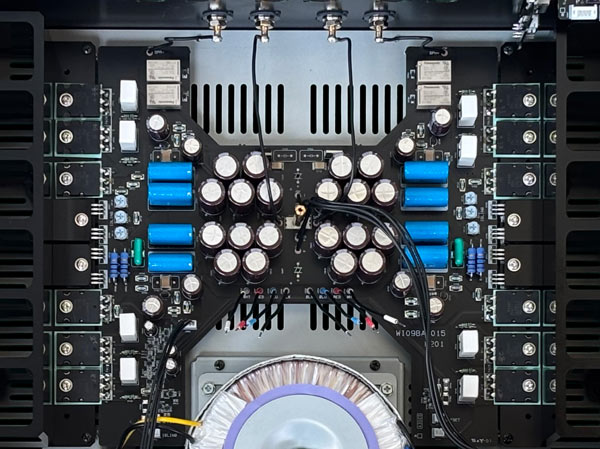

■銅箔厚70ミクロン4層基板採用

出力ステージとメイン電源で構成されたパワーブロックは、銅箔厚70ミクロンの基板内層プレーンを電源バスバーとして使用し「整流コンデンサ→出力トランジスタ→スピーカー＋端子→スピーカー−端子→整流コンデンサ」の大電流ループを最小化。大電流ラインのインダクタンス成分を排除することで、極めて優れた周波数特性と安定性を獲得しました。
■無接点ワイヤリング

信号ラインのみならず電源ラインもコネクターを排除し、ケーブルを直接基板に半田付けすることで無接点化しています。
■チムニー型ヒートシンク

ヒートシンクは冷却効率が高く、固有振動が少ない形状を追求したチムニー型を採用しました。
■音質最優先の構造

無固定トップカバーや、電源トランスの振動を排出するための電源トランス直下の足、基板の無固定化など、音質を最優先して設計された構造です。
■パワーアンプモード

パワーアンプモード時はマイコンの電源を停止し、セレクターとボリュームをバイパス。さらにSN比を高めます。この場合もXLRとRCA入力を選択出来ます。
■4種類の使い方が選択可能

次の4種類の使い方が選択できます。
ステレオプリメインアンプ
バイアンプモノラルプリメインアンプ
ステレオパワーアンプ
バイアンプモノラルパワーアンプ
■Specifications
品名   A-2 VER2 SF(プレミアム・シルバー)/A-2 VER2 BF(プレミアム・ブラック)
出力   80W×2(8Ω) ,160W×2 (4Ω)
全高調波歪率   0.16% (1W 8Ω)
周波数特性   スピーカー(8Ω 1W)：3Hz〜240kHz (±1.0dB)
入力感度/インピーダンス   LINE1,2,3（バランス）:700mV/16kΩ , LINE4,5,6 :700mV/8kΩ
S/N比   110dB(IHF Aネットワーク)
電源電圧   AC100V 50/60Hz
消費電力   235W(J60065), 70W(アイドリング時)
最大外形寸法   本体: 430(W)×162(H)×423(D)mm
質量   約20kg
付属品   リモコン、スパイク、電源ケーブル
JANコード   プレミアム・シルバー：4580197838496  プレミアム・ブラック：4580197838458

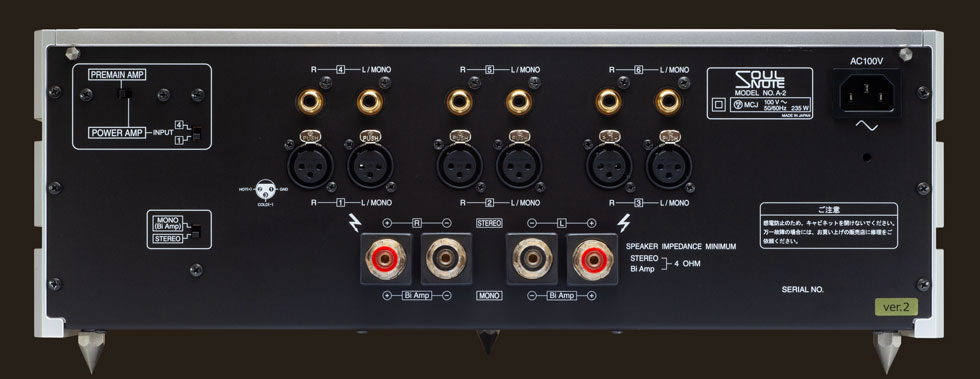

■Rear panel

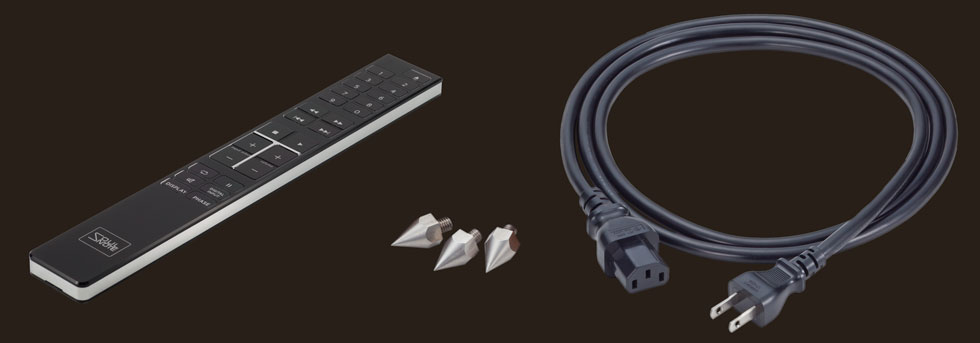

■付属品
リモコン、スパイク、電源ケーブル
取扱説明書はこちら
■製品に関してのお知らせ

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
